振动孔单分散气溶胶发生器7388VOG是在液体射流破碎的基础上产生所选尺寸的窄气溶胶颗粒物。粒子的生成首先用挥发性溶剂(如异丙醇)稀释悬浮粒子(即,非挥发性溶质),再将其注入气溶胶发生器中。将含有DOP,盐之类颗粒的悬浮液体加入注射器中,然后用注射泵将液体加入气溶胶发生器。液体流量通过注射泵进行控制。当液体通过发生器内孔板时,一个细小的液体射流会破碎液滴。运用一个适当频率对射流进行周期性的干扰,破碎过程得到控制从而产生均匀的液滴。这些液滴用洁净空气分散和稀释。分散空气避免颗粒凝聚,稀释空气干燥分散液滴。利用溶剂蒸发技术产生单分散气溶胶。 改变非挥发性溶质在溶剂中的浓度,产生的单分散气溶胶颗粒尺寸也随之改变。VOG发生器产生的颗粒物带有高电荷,建议将产生的气溶胶颗粒引入一个电晕中和器(单独订购),颗粒通过高浓度正电荷和负电荷离子场,满足Bolzmann 电荷分布。中和后的单分散气溶胶颗粒从VOG发生器中出来。7388VOG可以为用户生成高质量的单分散气溶胶,可用于各种应用,例如:
• 仪器校准
• 仪器尺寸和材料的反应研究
• 基础气溶胶研究

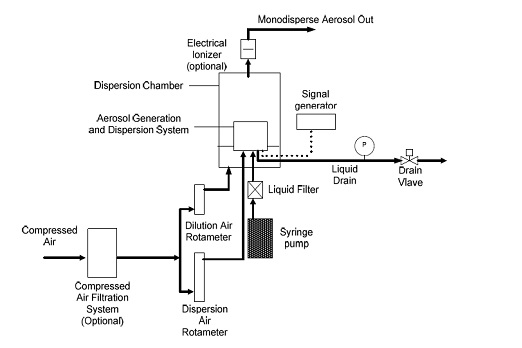

7388VOG振动孔气溶胶发生器示意图
7388VOG包括以下主要部件:
1. 气溶胶生气和分散体系
2. 气流控制系统
3. 液体供应系统
4. 信号发生器
气溶胶发生和分散体系是7388VOG的关键组成部分。其主要功能是将液体分散成为均一的液滴及产生气溶胶。包括:
– 孔盘圆板
– 压电陶瓷头
– 液体室和基座
– 分散盖
– 液体加料和排出管
– 电弹簧接头
– 分散空气管
– 稀释空气罩
气溶胶发生和扩散系统
空气流速控制系统是7388VOG的部件,用来控制系统中的空气流速。包括扩散空气流速和稀释器空气流速。
气流控制系统
7388VOG液体供应系统用于为气溶胶发生和扩散系统供应液体溶液。液体供应系统主要部件是注射泵。包括一个排液阀,当不产生气溶胶时,用来排液体。包括一个压力表,用来监测系统中液体压力。
液体供应系统
信号发生器的主要功能是提供正弦波电压信号给压电陶瓷,使孔板圆盘振动。信号发生器的频率在0.2Hz 至 20 MHz 之间调节。电压信号预设7V。
主要技术指标
操作模式 |
通过振动孔板控制不变的液体进料速度 |
颗粒尺寸范围 |
标准1-40μm; 可选的大孔板可以达到 200μm |
颗粒类型 |
油, 易溶于水和酒精的固体 * |
注射泵规格或其他 ( 包括注射泵) |
|
注射器移动速度 |
0.1 x 10 –4 to 9.9 x 10 – |
流速 |
cm3 注射器) |
注射器 |
10, 20, |
信号发生器 (包含在系统中,外置,而非发生器内部) 频率范围: 0.2 Hz to 20 MHz 准确度: Time base ±1 count 输出电压: 20V (open circuit), 10V (into 50Ω load) |
|
孔板容器材料 |
不锈钢 |
干燥容器材料 |
有机玻璃,或根据客户要求定制 |
环境条件 |
室内使用 环境温度范围10 环境湿度 0-90% RH 不结露 |
电气要求 |
230VAC 50-60 Hz, 单相 230/240V ~ T |
压缩空气要求 |
|
